各軸導軌采用30型P級滾柱導軌，32型雙螺母C3級絲桿。本機內藏式電主軸，液壓夾緊，確保高強度加工。
| 型號 | TC386-1 | ||
|
6軸，雙主軸 |
|||
| NC系統 | SYNTEC 220TB | ||
| 機床額定功率 | kw | 25 | |
| 加工范圍 | |||
| 最大加工直徑 | mm | φ38 | |
|
最大車削長度（一次加工）有導套 |
mm | 320 | |
|
最大車削長度（一次加工）無導套 |
mm | 85 | |
| 主/背軸 | |||
| 主軸功率 | kw | 10 | |
| 背軸功率 | kw | 10 | |
| 主軸最大通孔直徑 | mm | φ42 | |
| 主/背軸轉速 | rpm | 6000 | |
| 背軸最大夾持直徑 | mm | φ38 | |
| 背軸最大通孔直徑 | mm | φ42 | |
| 最大刀具安裝數量 | mm | 30 | |

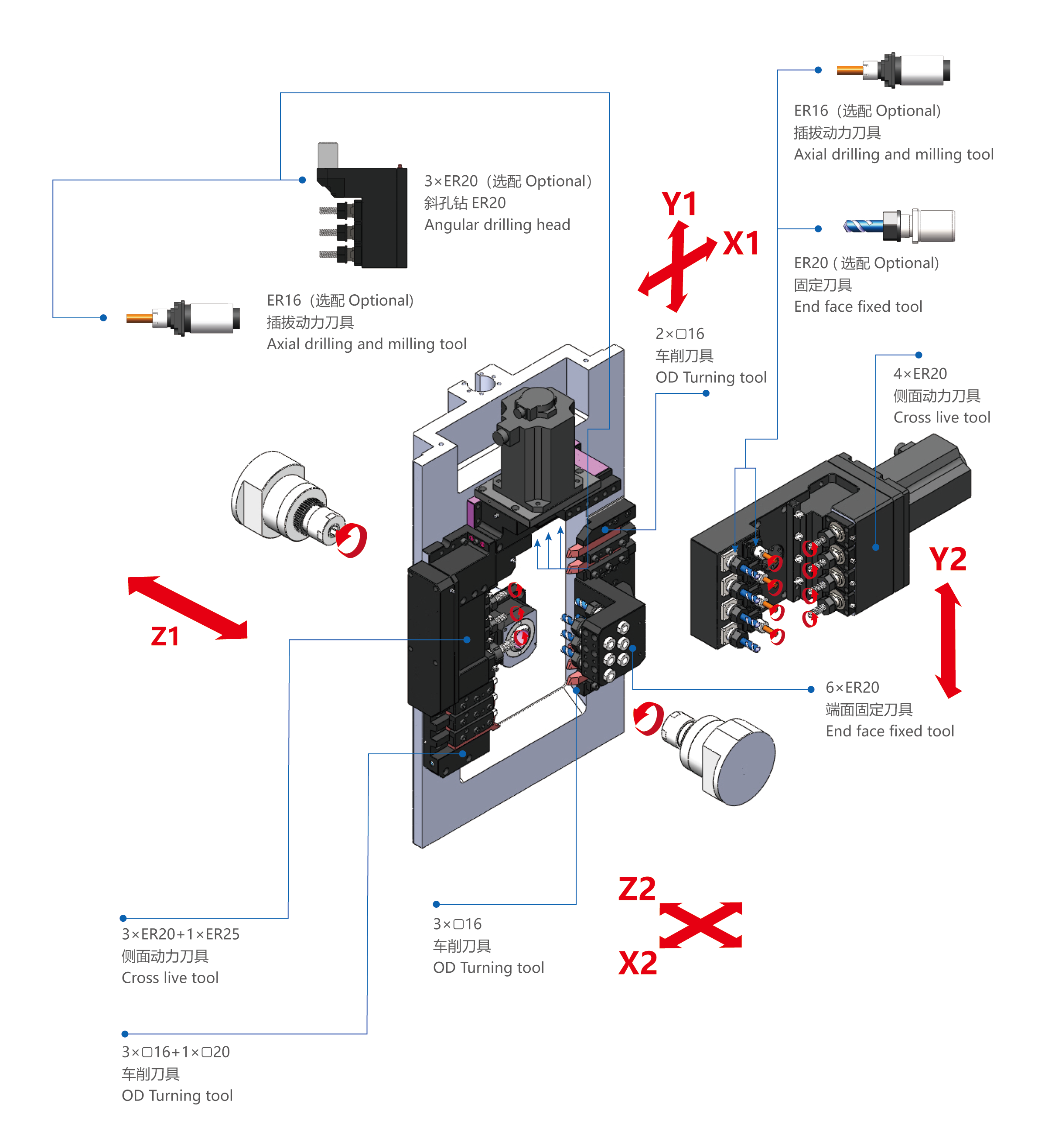

| 主軸刀具 | |||
| ①車削刀具 | 數量?型號 | 6??16+3??20 | |
|
②側面動力刀具 |
數量?型號 | 3?ER20+1?ER25 | |
| 鉆孔直徑 | mm | φ16 | |
| 螺紋加工（攻絲/板牙） | M8 | ||
| 動力頭轉速 | rpm | 5000 | |
| 動力頭功率 | kw | 2.3 | |
|
③端面固定刀具 |
數量?型號 | 7?ER20 | |
| 鉆孔直徑 | mm | φ13 | |
| 螺紋加工（攻絲/板牙） | M10 | ||
| ④斜孔鉆 | —— | ||
| ⑤插拔動力刀具 | —— | ||
| 背軸刀具 | |||
| ①車削刀具 | 數量?型號 | mm | 2??16 |
|
②端面固定刀具 |
數量?型號 | mm | 5?ER20 |
| 鉆孔直徑 | mm | φ13 | |
| 螺紋加工（攻絲/板牙） | M10 | ||
|
③側面動力刀具 |
數量?型號 | mm | 3?ER25 |
| 鉆孔直徑 | mm | φ16 | |
| 螺紋加工（攻絲/板牙） | M8 | ||
| 動力頭轉速 | rpm | 5000 | |
| 動力頭功率 | kw | 2.3 | |
| ④斜孔鉆 | mm | —— | |
| ⑤插拔動力刀具 | mm | —— | |
| 快速進給速度 | m/min |
18(X1)
24(X2/Y1/Y2/Z1/Z2)
|
|
| 進給電機功率 | kw | 1.7 | |
| 電源容量 | kva | 25 | |
| 氣壓裝置 所需氣壓 | mpa | 0.6 | |
| 機臺重量 | kg | 4800 | |
| 機臺外形尺寸（長X寬X高） | mm | 3000*1450*2200 | |
